Форми та класифікація космічних конструкцій
В даний час існує 15 поширених типів космічних ферм, які можна класифікувати на чотири основні класи.

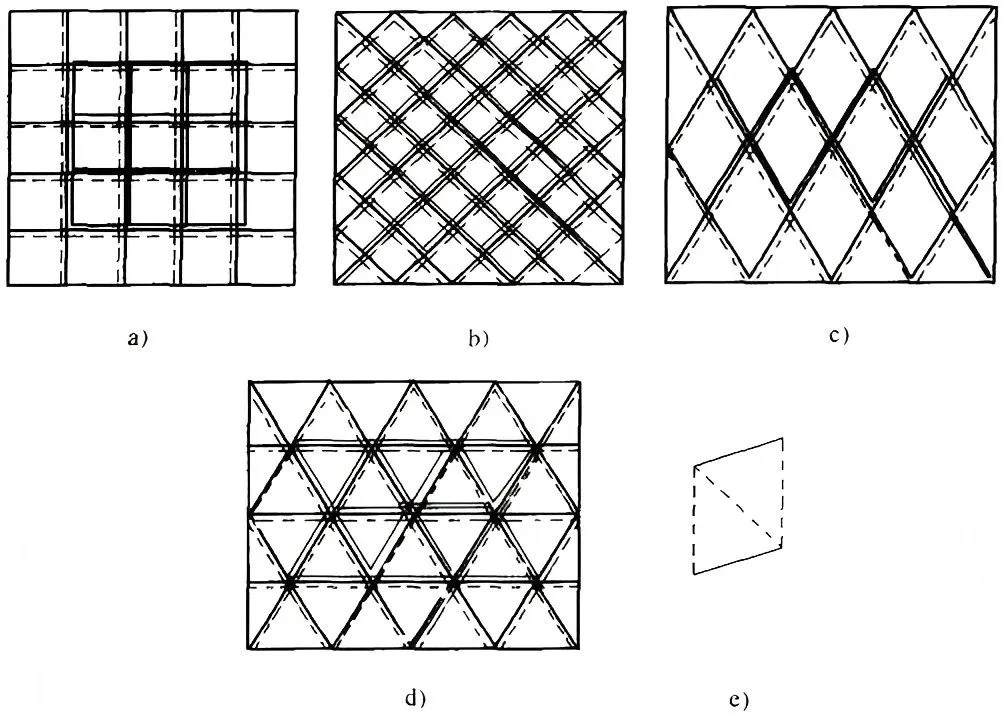

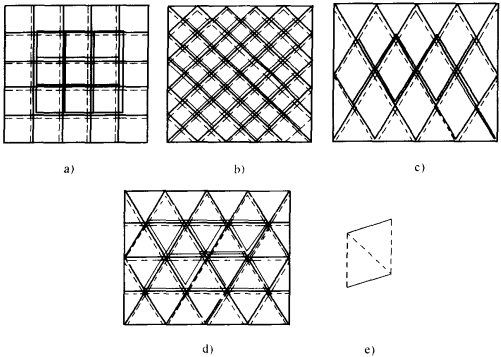

1. Простір ферм, що складаються з плоских кроквських систем
Залежно від кількості та орієнтації планарних систем ферми, вони далі поділяються на чотири типи:
(1) дві - шлях ортогональної прямокутної сітки
(2) дві - шлях ортогональної діагональної сітки
(3) Два - спосіб перекосується діагональна сітка
(4) Три - Мітка
2. Простір фермерських структур, що складаються з квадратних пірамід
Виходячи з розташування пірамідних одиниць та орієнтації з'єднувальних верхніх акордів, вони далі поділяються на шість типів:
(1) Ортогональна квадратна пірамідна сітка
(2) ортогональна частково видалена квадратна пірамідна сітка
(3) перекошена квадратна пірамідна сітка
(4) Сітка піраміди шашки
(5) Зірка - квадратна пірамідна сітка
(6) однонаправлена складена - сітка пластини (також відома як складена - структура пластини)
3. Обладнання крокви, що складаються з трикутних пірамід (тетраедрони)
Виходячи з розташування трикутних пірамідних одиниць та методу з'єднання верхніх акордів, вони додатково поділяються на чотири типи:
(1) Сітка трикутної піраміди (тетраедр)
(2) Частково видалена трикутна пірамідна сітка (тип ⅰ)
(3) Частково видалена трикутна пірамідна сітка (тип ⅱ)
(4) Стоя трикутна пірамідна сітка
4. Простір кроквських структур, що складаються з шестикутних пірамід
Ця категорія включає космічні ферми, де первинна повторювана одиниця - це шестикутна піраміда. Хоча менш поширені, ніж квадратні або трикутні піраміди - системи, такі конфігурації можуть використовуватися для конкретних архітектурних або структурних вимог.
5.Крім вищезгаданих чотирьох основних категорій та 15 специфічних типів космічних ферм, з'явилося багато нових похідних форм.До них належать:
Складені космічні конструкції(наприклад, гібридні системи, що поєднують різні типи сітки)
Гібридні космічні конструкції:
Попередньо розвинені космічні ферми (включення елементів розтягування для підвищення навантаження - підшипник)
Кабель - Залишався космічними фермами (використовуючи кабелі для підтримки сітки)
Підвісні космічні ферми (де сітка вивішена з первинних опор)
Інші інноваційні космічні конструкції:
Космічні ферми Vierendeel (жорсткі - з'єднані рамки без діагонального кріплення)
Складені - Пластини пробіли (імітуючи поведінку складених пластин)
Три - шар і мульти - проміжні крокви (посилена глибина для більших прольотів)
Nest - Складені космічні ферми (складні геометрії, натхненні природними формами, наприклад, стадіон Bird's Nest)
